Detalhes do produto
Lugar de origem: China
Marca: Friendship Machinery
Certificação: CE, ISO
Número do modelo: Série de WM
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 conjunto
Detalhes da embalagem: pacote padrão
Tempo de entrega: 30 dias de trabalho após o sinal
Habilidade da fonte: 30 conjuntos por mês

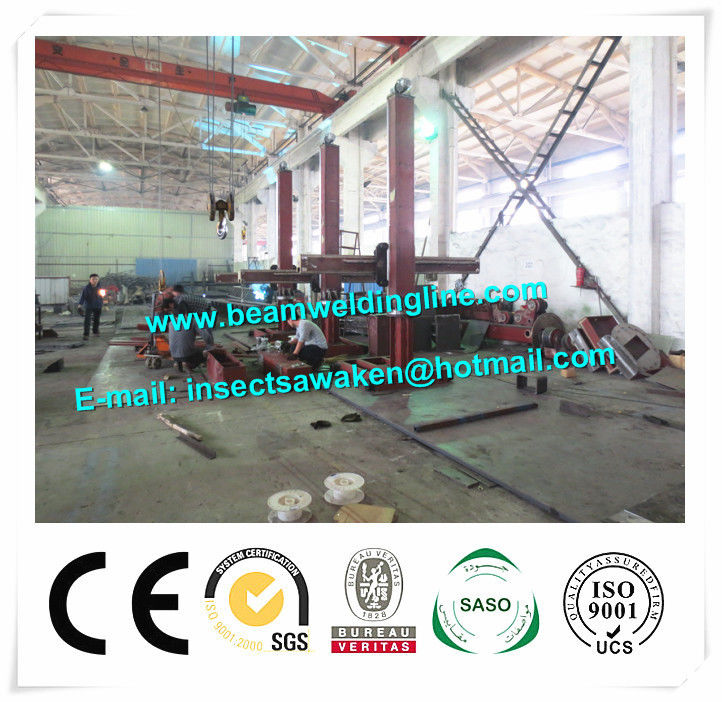

Coluna da soldadura da tubulação e manipulador automáticos do crescimento para a embarcação de pressão
1. Característica do desempenho
O manipulador da soldadura é compor da coluna, do crescimento, do nariz e da elevação. A coluna é retângulo, e em sua parte superior há o mecanismo de elevação do crescimento que é feixe duplo. O motor conduz o redutor da engrenagem de sem-fim e do sem-fim e a roda dentada e a corrente das movimentações. Uma extremidade da corrente é conectada com o dispositivo do guia do crescimento, e a outra extremidade é fixa no ferro do equilíbrio na coluna. Há oito grupos de bloco de polia que é estrutura do eixo excêntrico no assento do guia do crescimento. A elevação e o dobramento do crescimento são controlados pelo regulamento variável da velocidade da freqüência da C.A. que pode ser ajustado de acordo com necessidades da soldadura. A cabeça da máquina de soldadura automática é fixa na parte dianteira do crescimento, e o nariz pode aparar para cima e para baixo, direito e esquerdo.
O grupo completo de equipamento adota modo de controle centralizado avançado da trindade. Significa que soldando o manipulador, o rotador de solda e as funções da máquina de soldadura podem ser fundidos junto orgânica para realizar a solda melhor, ao mesmo tempo, ele é equipado igualmente com uma caixa de controle remoto que tenha todas as funções da operação desta máquina a se operar convenientemente.
2. Parâmetro técnico
|
Não. |
Artigo |
Especificação |
||
|
WM2020 |
WM3030 |
WM6060 |
||
|
1 |
O vertical aviva (os milímetros) |
2000 |
3000 |
6000 |
|
2 |
Horizontal avivar (os milímetros) |
2000 |
3000 |
6000 |
|
3 |
Velocidade da elevação (mm/min) |
300 |
1000 |
900 |
|
4 |
Velocidade do estiramento (mm/min) |
120-1200 |
120-1200 |
120-1200 |
|
5 |
Carga máxima (quilograma) |
100 |
200 |
300 |
|
6 |
Ângulo da rotação da coluna (grau ±180) |
Manual |
Manual ou motor |
Manual ou motor |
|
7 |
Altura total (milímetros) |
3400 |
5500 |
9700 |
|
8 |
Tamanho de viagem do carro (milímetro) |
1250*1200*200 |
2400*1900*400 |
2600*2100*500 |
|
9 |
Distância center do trilho (milímetros) |
1052 |
1600 |
1798 |
|
10 |
Velocidade de viagem do carro (mm/min) |
1000 |
1500 |
1500 |
|
11 |
Poder (quilowatts) |
0,91 |
2,75 |
3,5 |
|
12 |
Tamanho do pacote (milímetro) |
3200*600*700 |
5400*1200*1100 |
9800*1500*1000 |
|
13 |
Peso (toneladas) |
1,5 |
4,6 |
7,5 |
