Detalhes do produto
Lugar de origem: China
Marca: FSM
Certificação: CE, ISO
Número do modelo: WS24
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Tempo de entrega: 30 dias úteis
Habilidade da fonte: 20 conjuntos por mês
material da Trabalho-parte: |
Q235A |
número do rolo: |
3 ou 4 rolos |
Método de controle: |
Caixa elétrica |
função dedobra: |
Sim |
material da Trabalho-parte: |
Q235A |
número do rolo: |
3 ou 4 rolos |
Método de controle: |
Caixa elétrica |
função dedobra: |
Sim |

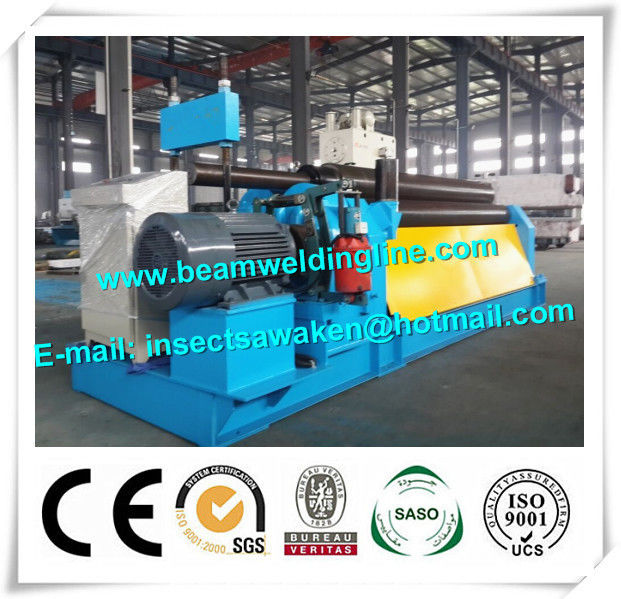

Máquina do CNC que rola o dobrador hidráulico de aço hidráulico da máquina de rolamento do perfil da máquina de dobra da máquina de dobra
Tubos das tubulações de W24Y e máquina de dobra de aço inoxidável hidráulicos do rolamento do perfil e da seção
1. Características
O ● Rolls é endurecido & feito do aço de alta qualidade
Os eixos da movimentação do ● são endurecidos e moídos com apoio de rolamento dobro do rolo do atarraxamento
A máquina do ● pode estabelecer-se na posição de trabalho horizontal ou vertical
Controle recorrido do pedal do pé do ● com parada de emergência
Rolos laterais hidráulicos do guia do ângulo do ●
Os rolos do ● três são postos. Qualidade europeia. Pode ser usado na posição vertical e horizontal
2. Vantagens
Pre-dobra perfeitamente completa do ●, rolada-acima. Princípio de funcionamento: dois para baixo rolos como o rolo de movimentação principal. Movimentação alinhada triplicar-se, motorista da baixa tensão, baixo consumo atual e eficiência elevada
O ● a vara de aço de dois toques pode permitir a boa qualidade de terminação da dobra assimétrica da seção da placa. Estrutura do sistema do NC, avançado e a compacta com função completa
O ● a máquina tem seis tanques de óleo (dois tanques de óleo grandes, quatro tanques de óleo pequenos), e a cabeça é verticalmente. A força de rendimento dobrou o perfil com 320Mpa (o máximo)
Posições de trabalho horizontais e verticais do ●. Rolos de formação hidráulicos da pitada dobro. Eixos rosqueados precisão endurecidos. Os rolos laterais ajustáveis duplos dos guias são conduzidos através do móvel hidráulico hidráulico separado de 3 rolos do motor mais baixos para cima e para baixo
A pre-dobra perfeitamente completa do ●, rolada-acima, rolo calibra. Princípio de funcionamento: dois para baixo rolos como o rolo de movimentação principal ou todos os três rolos como o rolo de movimentação principal com os rolos fixados e dois superiores do rolo para baixo fazem o movimento da acima-e-cidade em torno de um centro fixado
3. Especificação
| Modelo & especs. | W24S-6 | W24S-16 | W24S-30 | W24S-45 | W24S-75 | W24S-100 | W24S-140 | |
| Módulo de dobra máximo da seção (cm3) | 6 | 16 | 30 | 45 | 75 | 100 | 140 | |
| Velocidade de dobra (m/min) | 5,5 | 5,5 | 5,5 | 5,5 | 5 | 5 | 5 | |
| limite do rendimento do material (MPa) | 245 | 245 | 245 | 245 | 245 | 245 | 245 | |
| dobra interna do aço do ângulo | O seção transversal máximo (milímetros) | 50×5 | 80×8 | 90×10 | 100×10 | 120×12 | 140×16 | 150×16 |
| O diâmetro de dobra mínimo (milímetro) | 800 | 1000 | 1200 | 1500 | 2000 | 2500 | 2400 | |
| O seção transversal mínimo (milímetros) | 20×3 | 30×3 | 35×3 | 36×5 | 38×4 | 40×5 | 50×5 | |
| O diâmetro de dobra mínimo (milímetro) | 400 | 550 | 560 | 600 | 600 | 720 | 1000 | |
| para fora dobra do aço do ângulo | O seção transversal máximo (milímetros) | 50×5 | 80×8 | 90×10 | 100×10 | 120×12 | 140×16 | 150×16 |
| O diâmetro de dobra mínimo (milímetro) | 800 | 1000 | 1100 | 1300 | 1600 | 1800 | 2200 | |
| O seção transversal mínimo (milímetros) | 20×3 | 30×3 | 35×3 | 36×5 | 38×4 | 45×5 | 50×5 | |
| O diâmetro de dobra mínimo (milímetro) | 400 | 550 | 500 | 600 | 700 | 760 | 400 | |
| para fora dobra do aço do canal | modelo do aço do canal | 8 | 12 | 16 | 20 | 25 | 28 | 30 |
| O diâmetro de dobra mínimo (milímetros) | 600 | 800 | 800 | 1000 | 1100 | 1100 | 1200 | |
| dobra interna do aço do canal | modelo do aço do canal | 8 | 12 | 16 | 20 | 25 | 28 | 30 |
| O raio de curvatura mínimo (milímetros) | 700 | 900 | 1000 | 1150 | 1600 | 1700 | 1700 | |
| dobra plana do aço liso | O seção transversal máximo (milímetros) | 100×18 | 150×25 | 180×25 | 200×30 | 220×40 | 250×40 | 280×50 |
| O diâmetro de dobra mínimo (milímetro) | 600 | 700 | 800 | 900 | 1000 | 1200 | 1300 | |
| dobra vertical do aço liso | O seção transversal máximo (milímetros) | 50×12 | 75×16 | 90×20 | 100×25 | 110×40 | 120×40 | 150×40 |
| O diâmetro de dobra mínimo (milímetro) | 500 | 760 | 800 | 1000 | 1100 | 1300 | 1500 | |
| dobra da tubulação redonda | O seção transversal máximo (milímetros) | 42×4 | 76×4.5 | 89×5 | 89×8 | 114×5 | 159×5 | 168×6 |
| O diâmetro de dobra mínimo (milímetro) | 500 | 750 | 900 | 900 | 1200 | 2000 | 2000 | |
| dobra da barra redonda | O seção transversal máximo (milímetros) | 38 | 52 | 62 | 75 | 85 | 90 | 100 |
| O diâmetro de dobra mínimo (milímetro) | 450 | 600 | 600 | 800 | 100 | 1100 | 1200 | |
| dobra da tubulação quadrada | O seção transversal máximo (milímetros) | 45×3 | 60×4 | 70×4 | 80×6 | 90×8 | 100×10 | 125×10 |
| O diâmetro de dobra mínimo (milímetro) | 750 | 900 | 1000 | 1200 | 1600 | 2000 | 2500 | |
