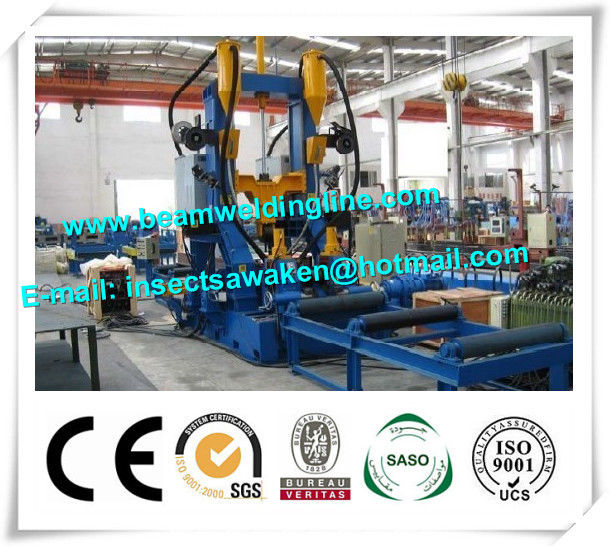

Feixe de H que endireita a máquina, linha de soldadura máquina integrada do feixe de H

Feixe de H que endireita a máquina, linha de soldadura máquina integrada do feixe de H

1. Introdução da máquina

        A máquina da fabricação do feixe da série H de PHJ é um equipamento altamente eficiente para o feixe de fabricação da estrutura H da soldadura, que pode terminar o trabalho de exato “mim” dá forma ao conjunto, SERRA, endireitamento da flange do feixe claro do dever H com o dedo do pé de solda abaixo de 8mm. Este equipamento tem o mérito da aparência compacta ao integrar a função do conjunto, da soldadura e do endireitamento, deixando para fora transferência da trabalho-parte entre o processo diferente, que é um equipamento eficiente do custo da boa tecnologia.

2. Parâmetros técnicos

dimensão da Trabalho-parte do ●

Parâmetros da máquina do ●
- Soldadura: SERRA gêmea da aderência do arco
- Tamanho máximo do dedo do pé de solda da única passagem: 8mm
- Transporte da entrada: comprimento total 10m, em 3 segmentos, de que um é transporte movido a motor de 3 grupos
- Transporte da saída: comprimento total em torno dos 10m, de que dois podem ser transporte elevado de 4 grupos
- Conjunto, soldadura e velocidade do endireitamento: 0.2-2m/min
- Poder total: 11KW (o poder dois de solda é 180KVA)
- Tamanho da máquina: altura do × da largura do × do comprimento = × 4.2m do × 4m de 28m
- Cor: dependa da procura dos clientes

2. Unidade de conjunto

        Há 3 grupos de manipulador entre transportes da entrada do equipamento, para o alinhamento e o posicionamento ásperos da flange e da Web. Quando as folhas são içadas no equipamento, estes manipuladores podem apoiar as folhas e alinhá-las, impedindo que as folhas despejem, fazendo a operação segura e segura.


        Há 2 grupos de posicionar unidades para a flange e a Web cada um, com o estilo de posicionamento de um ligação-parafuso lateral, o outro cilindro hidráulico de lado, fazendo o posicionamento exato da trabalho-parte. O ligação-parafuso que posiciona as unidades (2 para a flange, 2 para a Web) é comum junto através do eixo de acoplamento do redutor, garantindo o funcionamento da em-fase das unidades, assim como o ajuste simples e rápido para o tamanho diferente do H-feixe.

        Após a Web e a flange são enviados no equipamento, a unidade de alinhamento da cauda será aumentado automaticamente, certificando-se do alinhamento da cara das flanges e da Web.

3. Unidade da soldadura

        2 grupos de sistema da SERRA dos E.U. LINCOLN DC1000 são usados soldando as 2 emendas ao lado de ambos os lados do H-feixe, da forma gêmea do arco (GÊMEO, fio Ø1.6), caracterizando na eficiência elevada e na boa qualidade.
A posição da tocha de soldadura pode ser ajustada e observado facilmente durante a soldadura.

        2 grupos de sistema de recicl automático do fluxo são usados transportando o fluxo à emenda e à seleção da soldadura e recicl o fluxo un-aglomerado pelo furo da sucção no lado traseiro da tocha, e sugando o fluxo de novo no tambor do fluxo para reusar.


5. Endireitando a unidade

        A deformação acontece na soldadura do cargo das flanges. Por este motivo, 1 grupo de flange que endireita a unidade é equipado no lado da saída do equipamento. É mecânico traga o estilo do curso, da grande força e do controle fácil.

        A espessura da flange que pode ser endireitada considera a tabela abaixo (resistência à tracção σb≈400MPa):

        Após a solda, um lado da Web será sujeitado à entrada de calor, fazendo o H-feixe que expande e que dobra-se para cima. Por este motivo, 2 grupos de elevar o transporte são usados apoiando o H-feixe.
O equipamento tem a mesma velocidade para o conjunto, a soldadura e o endireitamento que é VF controlado e indicado no dígito, adaptando-se à fabricação de H-feixe da vária especificação.

6. Unidades principais

Sistema da soldadura do ●: E.U. Lincoln DC-1000, TWINARC
Sistema de movimentação de A.A. VF do ●: JP Mitsubishi
Redutor do ●: Chinês-feito
Sistema hidráulico do ●: Chinês-feito

7. Escala da fonte

Corpo principal do ●: unidade de conjunto, sistema de solda, endireitando a unidade, o pórtico superior, fluxo que transporta e sistema de recicl.
Transporte da entrada do ●: comprimento total em torno dos 10m, manipulador de 3 grupos para o alinhamento áspero e apoio da flange e da Web.
Transporte da saída do ●: comprimento total em torno dos 10m, 2 segmentos de elevar o transporte.
● que solda o picosegundo: unidade do fio da C.C. 1000, do NA-3S de LINCOLN de 2 grupos e painel de controlo de alimentação.
Estação de bomba hidráulica do ●: 1 grupo
Sistema de controlo do ●: 1 grupo

A máquina integrada feixe de H adota o soldador dos E.U. Lincoln DC1000 e o controlador de NZ3-S   O mecanismo do reparo da tocha de soldadura estabelece-se separada, não somente pode ajustar a altura e a posição movente horizontal, igualmente pode ajustar o ângulo da tocha de soldadura em dois sentidos, ele garante o formulário agradável da emenda

3 em 1 máquina de soldadura vertical automática do feixe de H     Os guindastes fabricam, fabricação da construção de aço, construção de ponte, acumulação do feixe de h, soldadura automática do feixe da luz h, máquina de soldadura do ponto, fabricação de aço   Se você quer ver por favor o vídeo procurarar Luk Mankai em Youtube
