Chapeie a máquina de corte de chanfradura Precission alto do plasma da máquina/CNC

  • Plate Bevelling Machine / CNC Plasma Cutting Machine High Precission
  • Plate Bevelling Machine / CNC Plasma Cutting Machine High Precission
  • Plate Bevelling Machine / CNC Plasma Cutting Machine High Precission
Lugar de origem China
Marca Friendship Machinery
Certificação CE, ISO
Número do modelo SÉRIE DE GSD
Quantidade de ordem mínima 1 conjunto
Detalhes da embalagem pacote padrão
Tempo de entrega 30 dias de trabalho após o sinal
Detalhes do produto
Realçar

cortador do plasma do cnc

,

máquina de corte
Deixe um recado
Descrição de produto

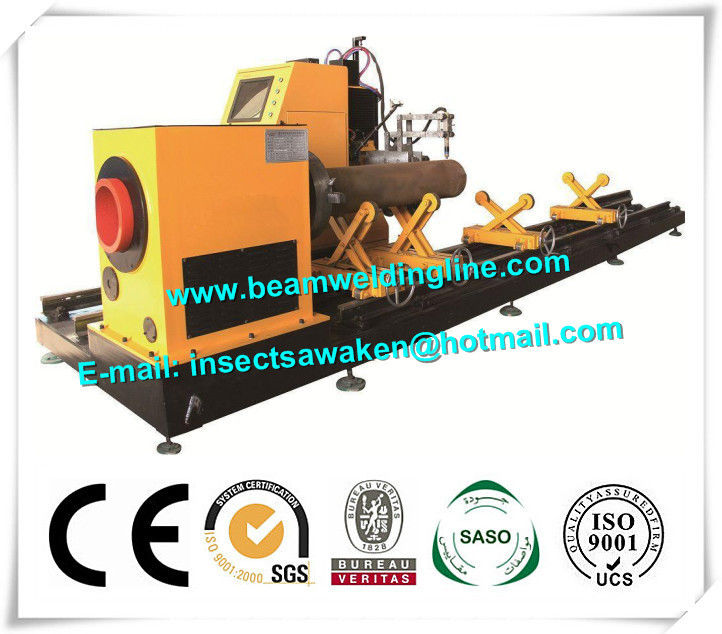

Chapeie a máquina de corte de chanfradura Precission alto do plasma da máquina/CNC





1. Informe a introdução


a. A máquina de corte da intersecção da tubulação do CNC da série do KR é uma junção nas extremidades de tubulação para o equipamento do cálculo automático e do corte.
b. A máquina de corte pode ser amplamente utilizada na construção naval, construção, petroquímico, maquinaria, metal e outras indústrias canalizam as peças estruturais.
c. Você apenas precisa de incorporar nossa cooperação mútua do raio da tubulação, do ângulo da intersecção e dos outros parâmetros, a máquina cortará automaticamente a linha tubulação de cruzamento, furos de cruzamento e o sulco de solda, já não precisa o manual lustrado.





2. Processo de equipamento


a. Programação: diretamente na máquina ou no programa de editor autónomo, cortando usando parâmetros menu-seletos da entrada tais como o diâmetro, espessura de parede, dados da compensação do desvio do ângulo chanfrado 3/12. o mesmo tempo pode ser usado que a conexão sem emenda STCAD pelo outro software profissional.
b. Coloque a tubulação: o começo do cooperater um programa da máquina na rede, coloca a tubulação com um suporte de ferramenta de levantamento.
c. Medição ao nível: erro de operador com a alavanca da mão para ajustar o nível do tubo do assento de acordo com o diâmetro da tubulação.
d. Travamento da tubulação: com maxila ajustável o mandril auto-centrando-se trava o diâmetro da tubulação.
e. Comece cortar; põe a cabeça de corte às extremidades de tubulação, o dispositivo programado automaticamente para encontrar automaticamente seguinte cortado, até que para terminar todo o processo do corte.





3. Fatores de produção



Não.

Artigo

Nota

1

Local da fábrica

Cimento

2

Capacidade de poder

Não menos do que 15KVA

3

Exigência de poder

● 3*380V±10%/50HZ, 220V±10%/50Hz

O ● uma tensão de três fases menos de ±5%, três fases põe o desequilíbrio menos de 2,5%

4

Exigências do gás do corte de chama

Tipo de gás do ●: Gás natural acrílico do acetileno do propano

Pressão de gás 0.05-0.1MPa do ●

Pressão do oxigênio do corte do ● de 0.5-0.8MPa

O ● pré-aquece a pressão 0.4-0.6MPa do oxigênio

5

Exigências do suprimento de ar comprimido

Capacidade da fonte do ●: 0,9 m3/min

Pressão da fonte do ●: 8,3 kg/cm

6

Gás e assistência de trabalho da fonte do plasma

gás

Ar, oxigênio

7

Tubulação do corte

Liso, liso, o uniforme do ing do rol, desvio oval é menos do que

5mm no diâmetro, tudo de acordo com padrões de ISO





4. especificação de produto & linha central movente



Não.

Artigo

Especificação

1

Diâmetro do corte

60-600mm

2

Espessura chanfrada do plasma

Chanfrando 1-17mm

3

Fonte

Chama

4

espessura do corte da tubulação

60mm

5

Comprimento de corte válido

6000mm

6

Exigências do ângulo

≤1%

7

Velocidade do corte

10-2000mm/min

8

Velocidade movente

10-6000mm/min

9

Ângulo de onda da tocha de corte da linha central

grau α=±45

10

Ângulo de onda da tocha de corte do diâmetro

grau β=±45

11

Pode cortar o peso máximo da tubulação

21tons





Chapeie a máquina de corte de chanfradura Precission alto do plasma da máquina/CNC 0 Chapeie a máquina de corte de chanfradura Precission alto do plasma da máquina/CNC 1
