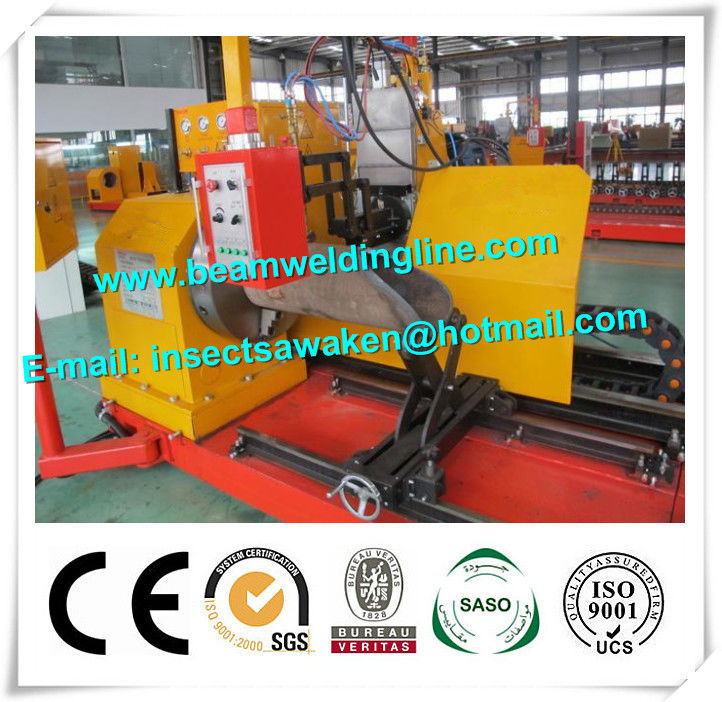

Máquina de corte do plasma do CNC do perfil da tubulação para a construção, produto químico
Realçar | máquina de corte,Máquina de chanfradura da tubulação |
---|
Máquina de corte do plasma do CNC do perfil da tubulação para a construção, produto químico
1. Parâmetros técnicos
a. Diâmetro da tubulação: Φ60-600mm
b. Espessura de parede: 5-50mm (chama) (o plasma depende da fonte de energia do plasma)
c. Comprimento de tubulação (máximo): 2000mm
d. Peso da tubulação (máximo): 5000kg
e. Mandril composto de quatro retentores: 1 grupo
- Diâmetro interno do mandril: 200mm
f. Suporte graduado da tubulação: 4 grupos
g. Servo motor
- Rotação da linha central principal (linha central de x): 2KW, 1 grupo
- Transmissão longitudinal: 0.75KW, 1 grupo
- Transmissão do aumento e da queda: 0.75KW, 1 grupo
- Rotação deixada & direita da tocha: 0.75KW, 1 grupo
- Tocha dianteira & atrás da rotação: 0.4KW, 1 grupo
h. Controlador chanfrado do ângulo: grupo 2
- Escala do controle do ângulo esquerdo & direito: 30-150°
- Parte dianteira & atrás da escala do controle do ângulo: 30-150°
i. Sistema de controlo do computador: 1 grupo
j. Software do corte da tubulação: 1 grupo
k. PC: 1 grupo
- Memória interna: 128MB
- Disco duro: 40G
l. Caixa à mão da operação: 1 grupo
m. Tocha de corte da chama: 1 grupo
n. Fonte do comprador a fonte de energia Hypertherm PMAX105 do plasma
- Profundidade do plasma (POWERMAX105): 0.5-12mm (o corte de borda pode ser até 20mm)
o. Transmissão grade-7 da linha central da tocha de corte x, engrenagem da precisão CP6, cremalheira 12m, 1 grupo
p. Velocidade do corte, chama: 100-750mm/min
- Plasma (máximo): 3000mm/min
q. Fonte de energia, poder: C.A. 220V&380v/50HZ
r. Aterrando a resistência: ≤3Ω
s. Dimensão exterior (L*W*H): 15400×2200×2500mm
t. Peso total: sobre 6000kg
2. Ferramentas para o equipamento e as peças sobresselentes inteiros
a. Ferramenta:
- Chave inglesa interna do hexágono sob 10mm: 1 grupo
- Chave inglesa especial da tocha: PCes 1
- Agulha da ponta para cortar o bocal: 1 grupo
b. Peças sobresselentes:
- Bocal Isopiestic 0#-1# do corte GO2: 1 PCes cada um
- Aro (3/4) “- (1/8)”: 12 PCes
3. peças Fácil-danificadas (não incluídas na garantia)
Não. |
Nome |
Especificação |
Uma quantidade |
Observação |
1 |
Mangueira do oxigênio |
diâmetro: φ10, φ6 |
20m |
Chama somente |
2 |
Mangueira do acetileno |
diâmetro: φ10, φ6 |
20m |
Chama somente |
3 |
Engrenagem |
|
1 |
|
4 |
Arreste do malogro |
FA5TO |
2 |
Chama somente |
5 |
Rolamento de esferas profundo do sulco |
6004-2LS |
8 |
|
6 |
Rolamento de esferas profundo do sulco |
6204-2LS |
1 |
|
7 |
Rolamento de esferas profundo do sulco |
61800-2LS |
4 |
|
8 |
Rolamento de esferas profundo do sulco |
61801-2LS |
1 |
|
9 |
Rolamento de esferas profundo do sulco |
61802-2LS |
2 |
|
10 |
Rolamento de esferas profundo do sulco |
61902-2LS |
6 |
|
11 |
Rolamento de esferas profundo do sulco |
61806-2LS |
2 |
|
12 |
Rolamento de esferas angular do contato |
7204C |
2 |
|
13 |
Tocha equilibrada da pressão GO2 |
0#-1# |
Cada 1pc |
Chama somente |
4. As peças e o fornecedor comprados cano principal
Não. |
Nome |
Modelo |
Uma quantidade |
Fornecedor |
1 |
Controlador principal |
PA8000 linha central do CNC 5 |
1set |
PA de Alemanha |
2 |
Sistema de servo principal de movimentação de eixo |
2KW |
1set |
Japonês Mimitsubishi |
3 |
Sistema servo de condução longitudinal |
750W |
1set |
Japonês Mimitsubishi |
4 |
Para cima e para baixo a condução do sistema servo |
750W |
1set |
Japonês Mimitsubishi |
5 |
Sistema servo da rotação deixada & direita da tocha |
750W |
1set |
Japonês Mimitsubishi |
6 |
Tocha dianteira & atrás do sistema servo da rotação |
400W |
1set |
Japonês Mimitsubishi |
7 |
Caixa principal do redutor da movimentação de eixo |
|
1set |
Taixing |
8 |
Caixa longitudinal do redutor da movimentação |
PLE80 |
1set |
Alemanha NEUGART |
9 |
Para cima e para baixo a caixa do redutor da movimentação |
PLE80 |
1set |
Alemanha NEUGART |
10 |
Caixa deixada & direita da tocha da rotação do redutor |
PLFN90 |
1set |
Alemanha NEUGART |
11 |
Tocha dianteira & atrás da caixa do redutor da rotação |
PLE60 |
1set |
Alemanha NEUGART |
12 |
Correia síncrono |
|
1set |
|
13 |
Levante o parafuso da bola da transmissão |
FFZD25X5-3-P3 |
1set |
Nanjing Gongyi |
14 |
Guia linear da vida |
SBS25 |
1set |
SBC de Coreia |
15 |
Seguindo o guia linear |
SBS25 |
1set |
SBC de Coreia |
17 |
Corrente do arrasto |
|
1set |
Alemanha Igus |
18 |
Válvula eletromagnética |
CEME |
|
Itália |
19 |
Válvula de diminuição |
|
|
E.U. Jetway |
20 |
Prendedor do Flash-para trás |
|
|
E.U. Jetway |
21 |
Interruptor do ar, contator da C.A., relé |
|
|
Simens/Schneider |
5. Original técnico
a. Operating manual: 1 parte
b. Relatório de teste inteiro da máquina: 1 parte
c. Manual da instalação do trilho de guiamento: 1 parte
d. Lista de embalagem: 1 parte
e. Certificado: 1 parte
f. Desenho de fundação: 1 parte (envie ao cliente depois que o contrato se torna eficaz)
g. Desenho de fundação: 1 parte
A máquina de corte irregular da tubulação do CNC é um equipamento que especial do corte da tubulação as formas diferentes podem bem ser cortadas completamente nas tubulações irregulares para fora automaticamente após a entrada de dados através do sistema de controlo, com o cálculo e a programação desnecessários.
Esta máquina é amplamente utilizada para o corte do encanamento nas indústrias tais como a construção, o produto químico, a construção naval, a engenharia da maquinaria, a metalurgia, a eletricidade etc. |
