Máquina de trituração 1200X1500 da máquina/superfície de trituração da cara da extremidade do feixe da série H de DX milímetro

Lugar de origem China
Marca Friendship Machinery
Certificação CE, ISO
Número do modelo Série de DX
Quantidade de ordem mínima 1 conjunto
Detalhes da embalagem pacote padrão
Tempo de entrega 30 dias de trabalho após o sinal
Detalhes do produto
Realçar

fresadora CNC

,

Linha soldada do feixe de H

Deixe um recado
Descrição de produto

Máquina de trituração 1200*1500mm da máquina/superfície de trituração da cara da extremidade do feixe da série H de DX





1. Princípio da estrutura


        A máquina de trituração da cara da extremidade do modelo DX1215 é composta do corpo de máquina, da tabela de deslizamento, da coluna do suporte, elevando a tabela, o mecanismo de alimentação horizontal, o mecanismo de elevação, o sistema de controlo bonde etc.
A tabela de funcionamento hidráulica é composta de duas tabelas de funcionamento, o assento dois o assento de posicionamento, dois de pressão, e uma estação hidráulica.


        O corpo de máquina é da estrutura da soldadura, tratamento do recozimento. Tem a característica da alta intensidade, deformação pequena. O trilho do corpo de máquina, um é o trilho do retângulo que tem a capacidade grande, e um é o V-tipo trilho que tem a elevada precisão. A rampa de lançamento é a crítica do aço de carcaça que tem a boa resistência de desgaste. O trilho do corpo do trilho e de máquina da rampa de lançamento tem a boa precisão da cooperação após a moedura.





2. Dados técnicos


Tamanho de trabalho do ●: 1200*1500mm
Velocidade de gerencio principal principal de trituração da linha central do ●: 80-400r/min
O ● estica para fora o comprimento do eixo principal: 80mm
Diâmetro do cortador do ●: φ125mm
Poder de trituração do motor do ●: 5.5kw
Velocidade de alimentação horizontal do ●: 54.8-548mm/min
Velocidade horizontal do rápido-retorno do ●: 822mm/min
Poder horizontal do motor de alimentação do ●: 3kw/4kw (dobro-velocidade)
Velocidade de alimentação vertical do ●: 53-530mm/min
velocidade delevantamento do ●: 530mm/min
Poder vertical do motor de alimentação do ●: 1.5kw





3. Desempenho


O ● a máquina consiste principalmente no facer, na coluna da elevação, no worktable, na cama, na unidade de alimentação mecânica, no sistema de controlo bonde, na unidade do trilho-protetor e em ferramentas de trituração.
O ● que a cama está soldando a estrutura, recozida após a solda, ele tem o peso leve, a alta intensidade, a pouca deformação, a estrutura razoável e a boa tecnologia
O Facer do ● é tipo de TX-32A, de estrutura razoável, de desempenho seguro, escala de velocidade extensiva, bons rigidez, de baixo nível de ruído, eficiência elevada e operação conveniente
O Worktable do ● é forjado na forma, compondo em deslizar-pares com cama, a respeito de seus trilhos, um é a retangular-seção, uma outra V-seção, com capacidade de carga grande e a precisão de guiamento alta, também com boa condição da lubrificação, trabalho-tabela é conduzida com sistema de transmissão mecânico através da porca do ligação-parafuso do atarraxamento, com movimentos de rápido-PARA, trabalho-PARA e rápido-retirada, facer é instalada no worktable, que os moinhos trabalho-parte, restauram e elevam sob conduzido do worktable, ciclo do worktable é realizada através do sistema de transmissão mecânico e do sistema de controlo bonde, e pode ser controlada à mão
O trilho do ● que guarda a unidade tem a boa selagem, a boa radiação e a longa vida, ele é da estrutura de encolhimento, lá é espreitadela-furo na guardar-capa fixa, através de que a lubrificação e a limpeza do trilho podem ser observadas, óleo pode ser aplicado no trilho, uma placa da mini-tampa é usado cobrindo o furo
Sistema de transmissão mecânico do ●:
sentido horizontal do A.: para lá e para cá o movimento do worktable, é realizado com o eixo na caixa de alimentação, através dos pares do ligação-parafuso do atarraxamento e do suporte, verticais
sentido do B.: o transporte é elevado com o eixo na caixa de engrenagens, através dos pares da transmissão do ligação-parafuso do atarraxamento
O ● os facers usados nesta máquina é facer de superfície padrão, facer que o material principal pode ser mudança à lâmina da duro-liga
● que aperta e que posiciona a trabalho-parte, esta máquina com clamper da trabalho-parte de 2 grupos (worktable hidráulico)





4. Escala e componentes da fonte


Coluna da elevação do ●: 1 ajustado (incluindo o facer TX32, elevando o transporte, elevando a coluna, o contrapeso, elevando a unidade de transmissão)
Conjunto da cama do torno do ●: 1 ajustado (incluindo a corrediça-tabela, a cama da máquina, o redutor do motor de alimentação, o ligação-parafuso de alimentação)
Sistema bonde do ●: 1 ajustado (incluindo a caixa de controle, opere o painel, o inversor etc. da A.A.)
Facer de trituração do ●: 1 ajustado (incluindo o facer, a lâmina da superfície do padrão φ125)
Acessórios do ● com máquina: 1set (que inclui a tração-haste do facer, ferramentas apropriadas do cortador, a engrenagem de trituração da troca)
clamper da Trabalho-parte do ●: 2 grupos (que incluem o cilindro do óleo, a cremalheira do worktable, a base do cilindro do óleo)
Estação de bomba hidráulica do ●: 1 grupo
Peça sobresselente do ● com máquina: 1set (que inclui 2 partes do fusível, 2 partes do botão)





5. Documento técnico


Manual da operação do ● (desenho bonde do princípio, desenho hidráulico do princípio e desenho de fundação etc.)
Lista de embalagem do ●
Manual operacional principal de trituração do ●
Manual hidráulico da operação da estação do ●




6. Peças preparadas pelo comprador


Fundação do ● (o papel do diagrama será fornecido pelo vendedor)
Parafuso de fundação do ● e parafuso de expansão



Máquina de trituração 1200X1500 da máquina/superfície de trituração da cara da extremidade do feixe da série H de DX milímetro 0



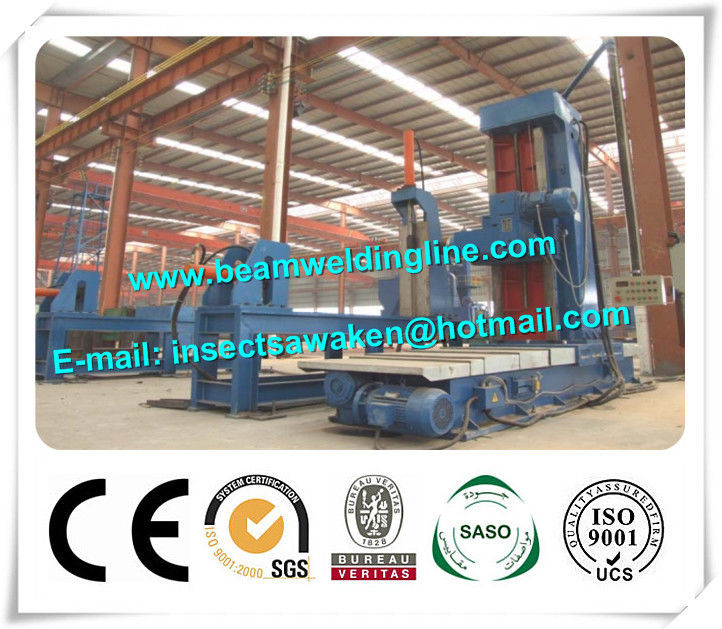

Máquina de trituração da cara da extremidade do feixe de H - exibição da estrutura
