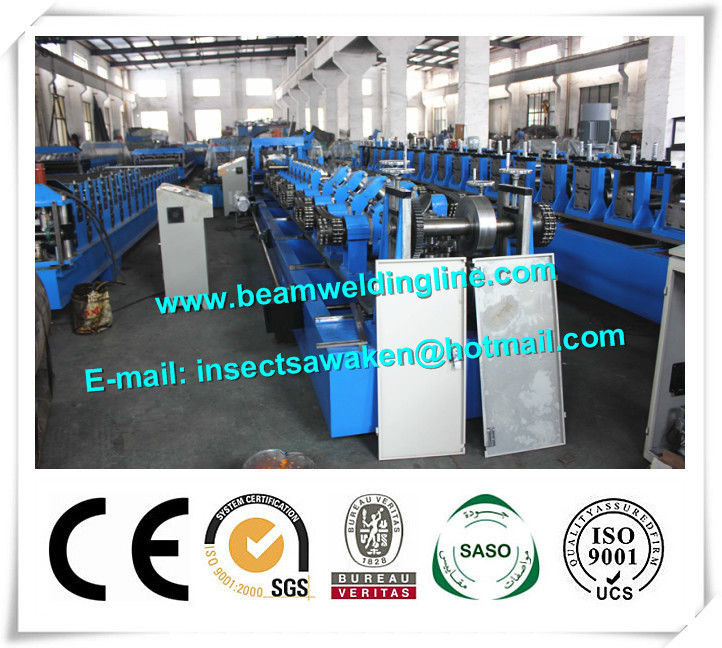

Rolo permutável azul do Purlin de C Z que forma a máquina totalmente automático
Realçar | Ondulado Perfiladeira,máquina formadora de rolo de metal |
---|
Rolo permutável azul do Purlin de C Z que forma a máquina totalmente automático
1. Data técnica
a. Para o purlin de C: largura 80-300mm, altura 40-80mm, reforço pequeno 14-25mm
b. Para o purlin de Z: largura 80-300mm, altura 40-80mm, reforço pequeno 14-25mm
2. Máquina principal
a. O manual desenrola-se: modelo inativo sem algum poder
b. A capacidade de carga de desenrola-se: 3tons
c. Quadro principal da máquina: adota completo do feixe de h soldado
d. Modelo do guia: modelo lateral do rolo
e. Modelo da transmissão: transmissão chain modelo da parede
f. Diâmetro do rolo: 70mm
g. Modelo conduzido: motor, 18.5KW
h. Poder hidráulico da estação: 5.5KW
i. Formando a velocidade: 20m/min
j. Estação do rolo: 16 estações principais e rolos de uma assistência da série
k. Material do rolo: GCR15 que extingue HRC58-62, tratamento de superfície de chapeamento do cromo
l. Material principal da linha central: Cr40 que condiciona HRC28-30
m. Elimine o método: cortador hidráulico (um grupo)
n. Formando a espessura: 1.5-3mm
o. Precisão de medição: ±2mm
p. Parte elétrica e hidráulica
- O controle do PLC, o inversor tem as funções do controlo automático, movimentação mecânica ou hidráulica e alarme
- o painel de controle tem a parada dos botões, do interruptor e de emergência, 7,5' tela de toque
- partes hidráulicas de Taiwan
q. Ambiente de trabalho
- poder: 415V60HZ
- corrente: menos do que 30KW
3. Etapas de funcionamento
Desenrole - guia e nivelamento - o rolo que forma - perfurando - hidráulico eliminado - saída
Uncoiler manual: 3tons |
Grupos da tabela 2 da saída |
