Plataforma giratória caseiro da soldadura da tabela automática da soldadura de aço, altura ajustável
Realçar | Weld + Manipulator,Weld + posicionador |
---|

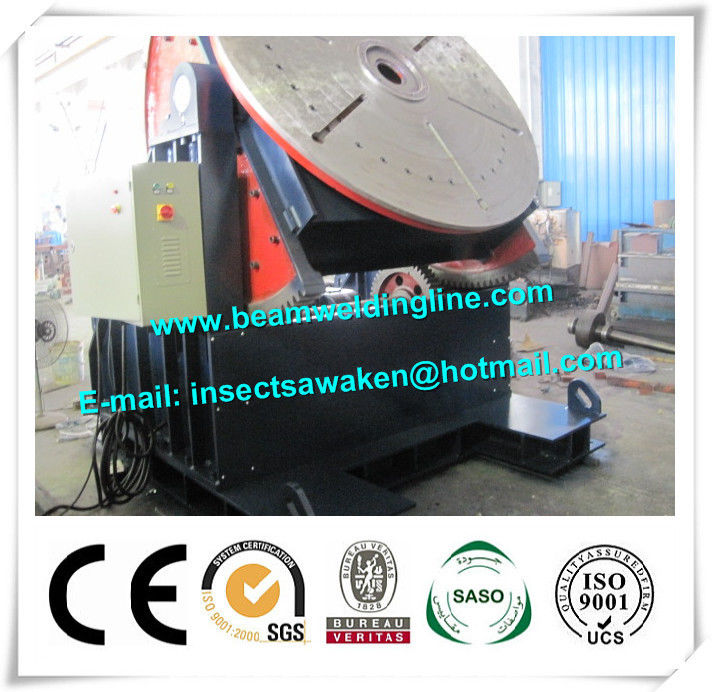

Plataforma giratória caseiro da soldadura da tabela automática da soldadura de aço, altura ajustável
1. Introdução principal
O positioner da soldadura igualmente chamou a soldadura do positioner, positioner, tabela da soldadura, tabela de giro da soldadura, máquina de giro giratória, cabeça ao positioner da cauda, tabela de giro de solda, tabela de giro automática da solda, tabela de giro da solda, positioner da soldadura automática, tabela de giro, tabela de giro da soldadura ajustável da altura, tabela de giro ajustável, positioner da soldadura da inclinação, tabela de giro da inclinação, tabela de giro da soldadura da inclinação.
2. Características principais
O positioner de inclinação automático da soldadura do ●/tabela de aço da solda é compor principalmente da unidade revolvendo do worktable e unidade da inclinação. Com o worktable que levanta, inclinando e revolvendo, a trabalho-parte fixada no worktable pode ser colocada à posição ideal para a solda e o conjunto.
O positioner de inclinação automático da soldadura do ●/série de aço da tabela da solda pode dividir-se no lado que inclina o tipo, cabeça para atar o tipo giratório, cauda-estoque do head& que levanta o tipo giratório, cauda-estoque do head& que inclina o tipo, tipo giratório positioner do dobro. O positioner pode trabalhar com crescimento do column& da soldadura para realizar o centro de solda do objectivo especial automático. Como peripherals do robô, pode igualmente trabalhar com robô para realizar a soldadura automática.
O positioner de inclinação automático da soldadura do ●/tabela de aço da solda pode inclinando de 0-120°, girando 360° por VFD.
● que nós podemos projetar e personalizar os positioners que concordam a trabalho-parte dos clientes e o procedimento de soldadura.
3. Especificação técnica
Modelo |
ZHBJ-12 |
ZHBJ-30 |
ZHBJ-50 |
ZHBJ-100 |
ZHBJ-150 |
ZHBJ-200 |
Carga avaliado |
1200kg |
3000kg |
5000kg |
10000kg |
15000kg |
20000kg |
Diâmetro do Worktable |
φ1200mm |
φ1400mm |
φ1500mm |
φ1800mm |
φ2000mm |
φ2200mm |
Velocidade de giro |
0.11-1.1rpm |
0.11-1.1rpm |
0.09-0.9rpm |
0.03-0.3rpm |
0.03-0.3rpm |
0.03-0.3rpm |
Virando a velocidade |
0.4rpm |
0.23rpm |
0.2rpm |
0.14rpm |
0.14rpm |
0.14rpm |
Virando o ângulo |
0°-120° |
0°-120° |
0°-120° |
0°-120° |
0°-120° |
0°-120° |
Poder de giro do motor |
0.75kw |
1.5kw |
2.2kw |
3kw |
4kw |
5.5kw |
Virando o poder do motor |
1.5kw |
2.2kw |
3kw |
4kw |
5.5kw |
7.5kw |
Distância máxima da excentricidade |
200mm |
200mm |
200mm |
200mm |
200mm |
200mm |
Distância center da gravidade máxima |
250mm |
300mm |
300mm |
400mm |
500mm |
600mm |
Quantidade do entalhe do Worktable T |
6 |
6 |
6 |
6 |
6 |
6 |
4. Indystry usado
Embarcações de pressão do ●
Indústrias de transformação da tubulação do ●
Fabricação das energias eólicas do ●
Fabricação do tanque de armazenamento do produto químico & do combustível do ●
● algum trabalho cilíndrico pesado
|
A rotação adota o inversor da grande escala e boa da estabilidade que fazem o workpiece na posição perfeita para soldar. O worktable é inclinado pelo motor para fazer a posição exata e segura. A plataforma giratória da soldadura da boa qualidade com toda a capacidade faz o workpiece na posição perfeita para soldar. O worktable adota a velocidade da conversão de freqüência da C.A., grande escala e velocidade e elevada precisão variáveis para soldar na posição necessário. A plataforma giratória da soldadura melhora a qualidade e a produtividade da soldadura e diminui o trabalho da soldadura. |
