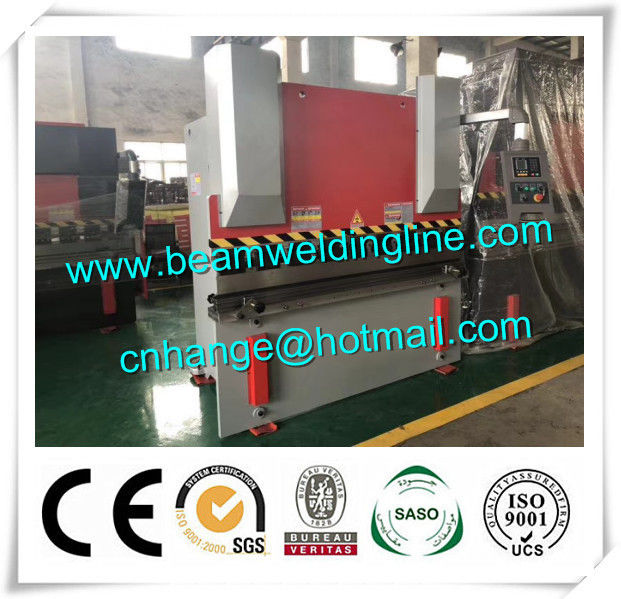

WC67Y - máquina do freio da imprensa hidráulica de 125T /2000 NC, máquina de dobra do freio da imprensa
Sistema de Controle | ESTUN E21 | Estrutura da máquina | Todos soldaram |
---|---|---|---|
Poder | CNC, hidráulico | Materiais | aço carbono de grande resistência |
Força de dobra | 1250KN | Largura de dobra | 2000mm |
Realçar | máquina do freio da imprensa hidráulica,máquina de dobra da chapa metálica |
1. Parâmetros técnicos
Modelo | Unidades | WC67Y-125T/2000 | |
Espessura dobrada máximo | milímetro | 10 | |
Pressão nominal | kN | 1250 | |
Comprimento do Worktable | milímetro | 2000 | |
A distância entre verticalidades | milímetro | 1520 | |
Profundidade da garganta | milímetro | 320 | |
Curso do Ram | milímetro | 120 | |
Altura da abertura máxima | milímetro | 385 | |
Bomba de engrenagem | Modelo | / | CP0-25-P-10R |
Fluxo | L/MIN | 25 | |
Pressão | MPa | 31,5 | |
Velocidade do Ram | Descarregado | mm/s | 45 |
Trabalho | mm/s | 6 | |
Retorno | mm/s | 55 | |
Pressão de funcionamento do sistema hidráulico | Mpa | 26 | |
Poder do motor principal | quilowatt | 7,5 | |
Sistema bonde | V/Hz | 3P, 380V, 50HZ | |
Peso líquido | quilograma | 6100 | |
Dimensão total | milímetro | 2600*1500*2200 |
2. Estrutura e caráter da máquina do freio da imprensa hidráulica
Peça do Ram do ●
Os hydraulicpress hidráulicos da movimentação WC67Y-125T/2000 E21 NC travam a máquina, peça da ram consistem na ram, no cilindro, e no bloco mecânico que ajusta a estrutura. Os cilindros esquerdos e direitos fixados no quadro, pistão da movimentação do sistema hidráulico trazem a ram para mover-se para cima e para baixo.
Peça do Worktable do ●
Abotoe o controle o worktable na parte dianteira dela, o motor conduz o calibre move para a frente e para trás, e exposição numérica o movimento, interruptores do curso para limitar a parte dianteira e a posição traseira. É fácil de operar ele.
Peça do calibre da parte traseira do ●
O calibre traseiro adota a transmissão do motor, conduz o movimento síncrono do parafuso da bola da elevada precisão dois através da roda dentada, as exposições do sistema de controlo o valor da exigência.
