Máquina de corte hidráulica do balanço de QC12Y para a placa de aço, cortador hidráulico da tesoura

Detalhes do produto

Lugar de origem: CHIA

Marca: FRIENDSHIP MACHINERY

Certificação: CE, ISO

Número do modelo: QC12Y

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Detalhes da embalagem: Pakcing padrão

Tempo de entrega: 30 dias úteis

Habilidade da fonte: 5-10 grupos pelo mês

Obtenha o melhor preço
Destacar:

Máquina de corte da guilhotina hidráulica

,

Máquina de corte hidráulica do CNC

Sistema do NC:
E21
Material de lâmina:
6Crw2Si
Motor principal:
Jiangsu Hengli
Componentes bondes principais:
siemens ou Schneider
Selos:
Valqua, Japão
Bomba hidráulica:
Alto-tecnologia
Sistema do NC:
E21
Material de lâmina:
6Crw2Si
Motor principal:
Jiangsu Hengli
Componentes bondes principais:
siemens ou Schneider
Selos:
Valqua, Japão
Bomba hidráulica:
Alto-tecnologia
Máquina de corte hidráulica do balanço de QC12Y para a placa de aço, cortador hidráulico da tesoura

Máquina de corte hidráulica do balanço de QC12Y para a placa de aço, cortador hidráulico da tesoura



1. Parâmetros técnicos

Modelo Unidade QC12Y-10x3200
Controlador / E21S
Espessura máxima da tesoura milímetro 10
Largura máxima da tesoura milímetro 3200
Ângulo de corte ° 1,5
Épocas dos cursos per/mm 10
Comprimento da lâmina milímetro 3300
Distância entre colunas verticais milímetro 3420
Escala traseira do calibre milímetro 20-600
Altura da tabela de trabalho milímetro 765
Poder do motor principal quilowatt 15



2. A estrutura e o caráter do dispositivo

Suporte dianteiro do ● e calibre da parte traseira: o suporte dianteiro colocado na bancada, indicar o valor pelo calibre do pessoal, a fim alcançar o valor conservado em estoque exigido ajusta perto o cão de parada ativo, deixou para cortar a placa fina é fácil quando suporte dianteiro do uso; o calibre traseiro instalado no adaptador ascendente da lâmina, e movimento de levantamento feito do balanço pelo adaptador ascendente da lâmina, para ajustar para trás calibram pelo motor conduzido, pela transmissão pelo parafuso da bola e pelo guider reto após a velocidade para baixo alinhando, e pode micro-métrica manual.

Sistema hidráulico do ●: compôs do grupo da válvula de controle, bomba de óleo, cilindro, cilindro do retorno, cilindro estampando, circuito hidráulico do conjunto e assim por diante. O sistema total com a vantagem gosta como a construção razoável, de baixo nível de ruído, corre rapidamente, e bom desempenho da segurança.

Sistema bonde do ●: compôs da caixa elétrica do controle, interno conecta a linha, o painel de controle, o cano principal e os motores do vício, pedal do pé e assim por diante. Com a vantagem gosta como o fator de segurança alto, desempenho total é alto.

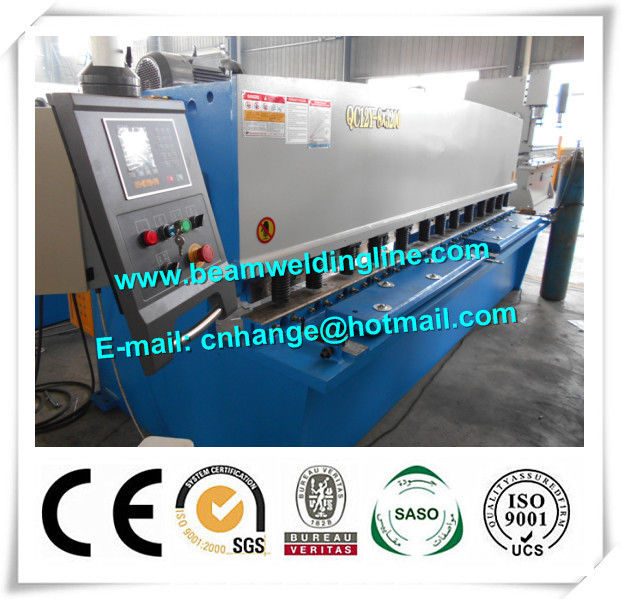

Máquina de corte hidráulica do balanço de QC12Y para a placa de aço, cortador hidráulico da tesoura 0

Suporte de corte da imprensa da máquina







Máquina de corte hidráulica do balanço de QC12Y para a placa de aço, cortador hidráulico da tesoura 1
