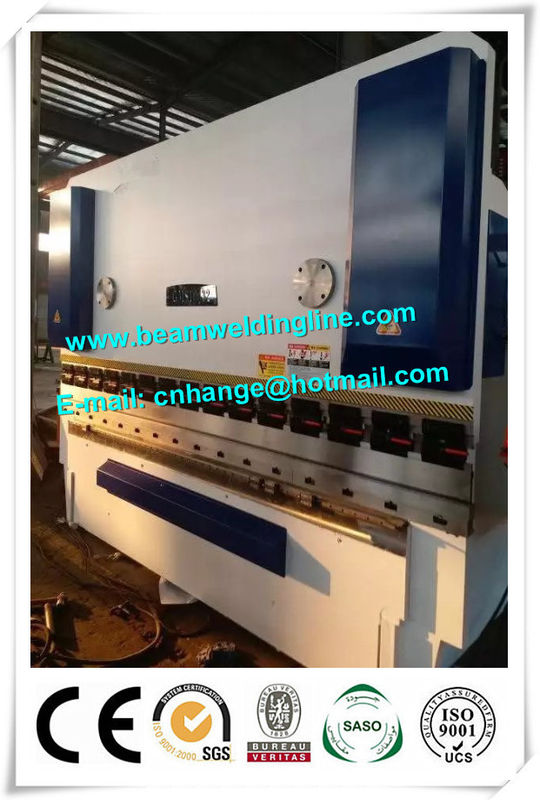

Freio da imprensa hidráulica de WC67Y-100Tx2500 NC, máquina de dobra hidráulica para a placa
Material da chapa de aço | Q235A | Controlador | E21 |
---|---|---|---|
Força da chapa de aço | 450N.m | Anel dos selos | Valqua, Japão |
Material do molde | T8 | Componentes elétricos | Schneider ou Siemens |
Realçar | Máquina de corte hidráulica do CNC,máquina de dobra da chapa metálica |
WC67Y- 100 máquina do freio da imprensa hidráulica do t 2500 NC
1. Parâmetros técnicos
Modelo | Unidades | WC67Y-100T/2500 | |
Espessura de dobra do máximo | milímetro | 6 | |
A força dobrada da chapa de aço | N/mm2 | 450 | |
Pressão nominal | kN | 1000 | |
Comprimento do Worktable | milímetro | 2500 | |
A distância entre verticalidades | milímetro | 2005 | |
Profundidade da garganta | milímetro | 400 | |
Curso do Ram | milímetro | 120 | |
Altura da abertura máxima | milímetro | 385 | |
Bomba de engrenagem | Modelo | / | CP0-20-P-10R |
Fluxo | L/MIN | 20 | |
Pressão | MPa | 31,5 | |
Velocidade do Ram | Descarregado | mm/s | 60 |
Trabalho | mm/s | 8 | |
Retorno | mm/s | 70 | |
Pressão de funcionamento do sistema hidráulico | Mpa | 26 | |
Poder do motor principal | Quilowatt | 7,5 | |
Peso líquido | quilograma | 5800 | |
Dimensão total | milímetro | 2600*1480*2200 |
2. A estrutura e o caráter do dispositivo
Peça do Ram do ●
A máquina hidráulica do freio da imprensa da movimentação WC67Y-100/2500 E21 NC, peça da ram consiste na ram, no cilindro, e no bloco mecânico que ajusta a estrutura. Os cilindros esquerdos e direitos fixados no quadro, pistão da movimentação do sistema hidráulico trazem a ram para mover-se para cima e para baixo.
Peça do Worktable do ●
Abotoe o controle o worktable na parte dianteira dela, o motor conduz o calibre move para a frente e para trás, e exposição numérica o movimento, interruptores do curso para limitar a parte dianteira e a posição traseira. É fácil de operar ele.
Peça do calibre da parte traseira do ●
O calibre traseiro adota a transmissão do motor, conduz o movimento síncrono do parafuso da bola da elevada precisão dois através da roda dentada, as exposições do sistema de controlo o valor da exigência.
Sistema síncrono do ●
O sistema síncrono deste dispositivo consiste na torsão axial, braço do balanço. A estrutura é simples, capacidade é estável e seguro, com precisão síncrono alta, após ajuste a velocidade de bloco mecânica pela caixa de engrenagens do motor, as exposições do sistema de controlo o valor.
Sistema de transmissão do ●
Adota o parafuso da bola da elevada precisão e o trilho de guia, com posicionamento da repetição da precisão alta, velocidade rápida, e longa vida.
