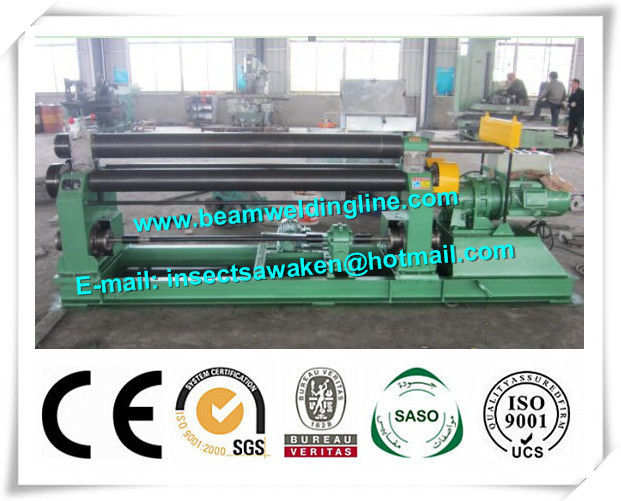

Máquina de dobra mecânica da placa de aço, máquina de rolamento hidráulica da chapa de aço
Espessura máxima da placa | 16 mm | Largura máxima da placa | 3000mm |
---|---|---|---|
Rendendo a chapa metálica do limite | 245º | Carregado com o diâmetro mínimo da bobina | Φ800mm |
Velocidade de dobra do rolo | 4m/min | Distância center de dois bottomroller | 430mm |
Realçar | Máquina de corte da guilhotina hidráulica,Máquina de corte hidráulica do CNC |
1. Parâmetro técnico
Não. | Artigo | Unidade | Valor |
1 | Espessura máxima da placa | milímetro | 16 |
2 | Largura máxima da placa | milímetro | 3000 |
3 | Rendendo a chapa metálica do limite | º | 245 |
4 | Carregado com o diâmetro mínimo da bobina | milímetro | Φ800 |
5 | Velocidade de dobra do rolo | m/min | 4 |
6 | Distância center de dois bottomroller | milímetro | 430 |
7 | Diâmetro superior do rolo | milímetro | 340 |
8 | Diâmetro inferior do rolo | milímetro | 260 |
9 | Poder do motor | Quilowatt | 18,5 |
2. Descrição da estrutura
A máquina adota a estrutura simétrica de 3 rolos com o rolo superior que move-se verticalmente no centro entre os dois mais baixos rolos, que é conseguido através da movimentação do parafuso, da porca, do sem-fim e do parafuso movimentador, os dois mais baixos rolos, e fornece os materiais de placa o torque com o acoplamento da engrenagem da saída do monitor com o medo dos rolos mais baixos. A máquina é a estrutura total, a seção de trabalho e toda da transmissão a seção principal é instalada em uma base rígida da soldadura. É conveniente à instalação e ao ajuste.
