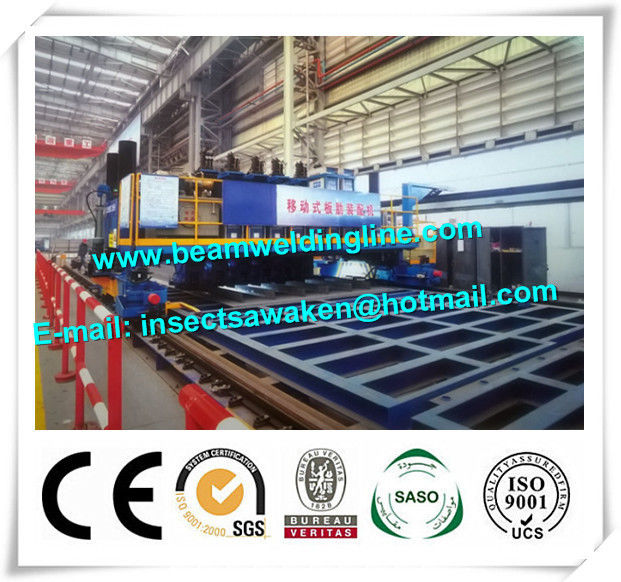

Máquina de soldadura longitudinal hidráulica do feixe de T com estrutura do pórtico
| Lugar de origem | China |
|---|---|
| Marca | Friendship Machinery |
| Certificação | CE, ISO |
| Número do modelo | Série do FSM |
| Quantidade de ordem mínima | 1 |
| Detalhes da embalagem | embalagem padrão da exportação |
| Tempo de entrega | 30 dias úteis |
Detalhes do produto
| Realçar | Linha soldada do feixe de H,Equipamento de soldadura submersa do arco |
||
|---|---|---|---|
Descrição de produto
Máquina de soldadura longitudinal hidráulica do feixe de T com estrutura do pórtico
1. Parâmetro técnico
Largura principal da estrutura do ●: 7000mm
Largura de montagem da trabalho-parte eficaz do ●: 6000mm
Altura principal da estrutura do ●: 2100mm
Distância mínima do reforço do ● (soldadura síncrono): 600mm
Motor conduzido ●: 0.75Kw * 2 grupos
Braço do conjunto do ●: 5 grupos
● para cima e para baixo a distância da cabeça de pressão: 100mm (pressionando a força 2tons)
Distância centrando-se deixada e direita do ●: 120mm (pressionando a força 1ton)
Sistema hidráulico do ●: máximo 140kg/cm2
2. Escala da fonte
Estrutura do pórtico do ●: o dispositivo conduzido * 2 grupos, feixe conduzido * 2 grupos, plataforma superior, coluna, gancho do guideway, sistema de controlo, cabografa e assim por diante.
Dispositivo do conjunto do ●: acima para baixo da cabeça de pressão, deixada o dispositivo certo centrando-se, deixado o dispositivo ajustável direito.
Sistema hidráulico do ●: a estação de bomba hidráulica, cilindro, canaliza e assim por diante.
Transporte do ●: total 30m do transporte do rolamento da cifragem, motor do redutor da transmissão, arrasto e corrente, roda do remendo e dispositivo do empurrador * 5 grupos.
Peças sobresselentes do ●
(Tipo máquina de montagem do pórtico do painel de T, barra de T cabida acima da máquina)
(Geralmente ele com o dispositivo de posicionamento de 5 unidades para apertar o painel)
Para cima e para baixo a distância da cabeça de pressão: 100mm (pressionando a força 2tons)
Ajuste longitudinal da barra de T acima do equipamento: Este equipamento é usado para caber acima dos reforçadores longitudinais pela soldadura de aderência nas placas principais que vêm da fase precedente da soldadura de extremidade. Usa o controlador magnético e o cilindro hidráulico para controlar o período, o ângulo direito e a diferença zero entre placas e o reforçador principais para pô-los sobre o lugar apropriado.
