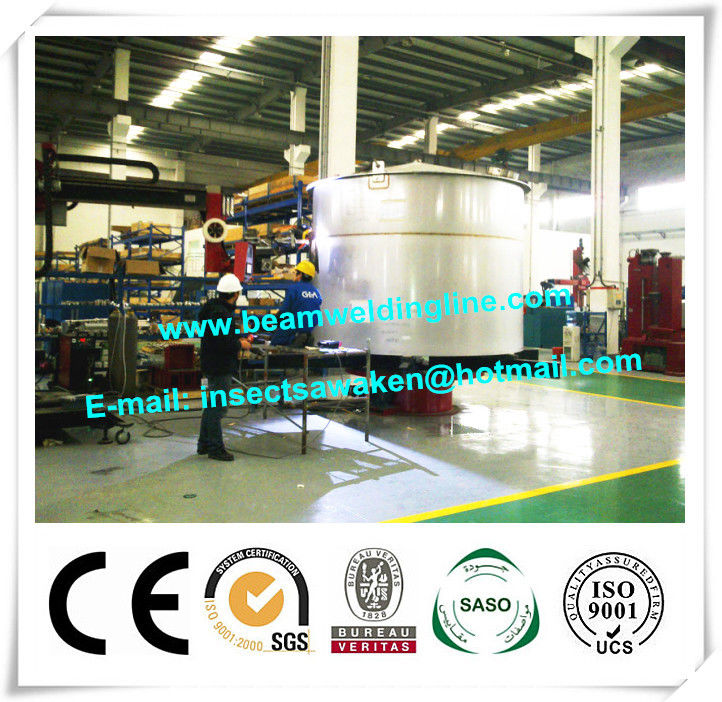

Tabela revolvendo de máquina de soldadura automática/Positioner plataforma giratória do assoalho

Tabela revolvendo de máquina de soldadura automática/Positioner plataforma giratória do assoalho

1. Vista geral do equipamento

        O positioner da plataforma giratória do assoalho é um tipo do equipamento que possa fazer o trabalho girar o ° ao redor 360 no sentido horizontal. Gira infinito com o prático e o seguro, e gira lisamente e espaço aplicável, e a operação é etc. simples, e é a típica do equipamento auxiliar em processo do processo da soldadura. Pode igualmente ser amplamente utilizada para o corte, moendo, conjunto, especialmente apropriado para que a trabalho-parte maior gire ao redor, e é um do equipamento ideal para melhorar o grau de automatização e de eficiência.

2. Especificação técnica

Peso da carga máxima do ●: 3000kg
Diâmetro da tabela do ●: φ2000mm
Formulário da conexão da tabela do ●: M24×6 (T-entalhe)
Velocidade giratória do ●: 0.1-1rpm
Poder giratório do motor do ●: 1.5kw
Altura do ● acima da terra: 540mm

3. Teoria da estrutura

        Este equipamento é compor principalmente do quadro, da tabela, do mecanismo do balanço, do dispositivo condutor e do controle elétrico etc.

        Quadro, tabela: o quadro é a soldagem da forma da caixa. O quadro e a tabela são tudo estrutura soldada, tal como a exigência da força de acordo com a soldadura, e depois que soldando o tratamento térmico do recozimento foram executados, obtêm livrados do esforço da soldadura e deformação eficazmente do impedimento do processamento. O Mesa tem a haste concêntrica, facilita a trabalho-parte como a marca de nível para a referência. Todas as junções soldadas pressionam a junção soldada da força uniforme para continuar a soldadura, e após ter soldado o tratamento térmico do recozimento são executados. A tabela tem a régua concêntrica para facilitar a referência como a marca de nível.

        Mecanismo do balanço: o mecanismo do balanço é ficado situado entre o quadro e a tabela, e é compor principalmente do redutor de velocidade, do motor, etc. de carregamento giratório. O motor adota o tipo doméstico, estável e seguro. O redutor adapta o redutor dobro da engrenagem de sem-fim, com função de travamento automático e torque maior da saída. O mecanismo giratório é conduzido pelo motor, através do redutor para retardar para trás, e pelas movimentações de eixo da saída a bancada outra vez. A velocidade de giro igualmente pode ser feita da velocidade stepless da conversão, fazendo a tabela na escala de 10 vezes da velocidade variável, encontrar os tamanhos diferentes da trabalho-parte.

        a Trabalho-parte no processo da soldadura com o fio à terra deve ser conectada com o dispositivo condutor diretamente, e o dispositivo condutor deve ser conectado com a tabela, para certificar-se de que o progresso inteiro da soldadura pode formar o laço constantemente. O dispositivo condutor é o rolamento condutor deslizante com pastas condutoras, e a corrente máxima pode ser até 400A.

        Sistema de controlo elétrico: é compor principalmente da caixa de controle e da caixa da operação.
