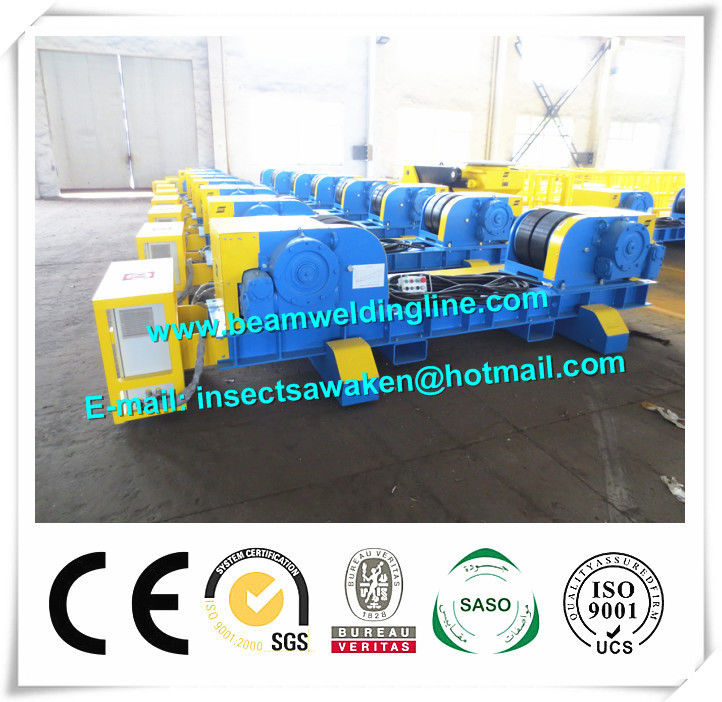

O rotador convencional padrão da soldadura de Europ/600 toneladas conduz rolos para soldar
Realçar | rotador da solda,manipuladores da soldadura da coluna e do crescimento |
---|
O rotador convencional padrão da soldadura de Europ/600 toneladas conduz rolos para soldar
1. Parâmetro técnico principal
Artigo |
Índice |
Modelo |
HGK600 |
Capacidade de carga |
600t |
Diâmetro da embarcação |
Φ1500-8000mm |
Diâmetro e largura da roda |
Φ800×360mm |
Velocidade do rotador da soldadura linear |
6-60m/h |
Poder do motor |
2×7.5kw |
2. Lista principal da configuração
Não. |
Artigo |
Índice |
Tipo |
|
1 |
Poder do motor |
7.5kw |
Motor doméstico |
|
2 |
Próprios fizeram o redutor |
Velocidade da entrada |
1450 |
Padrão industrial 4#reducer |
Relação total da velocidade |
1862 |
|||
Engrenagem z da entrada, m |
m=6, z=13 |
|||
Engrenagem z da saída, m |
m=12, z=47 |
|||
Material da engrenagem e tratamento térmico |
40Cr Moderando HB215-255 Extinga HRC45-50 |
|||
3 |
Diâmetro e largura de roda (aço de molde) |
Φ800*360 |
|
|
4 |
Material do rotador da soldadura e tratamento térmico |
ZG50Mn2, superfície endurecendo HRC45-55 |
|
|
5 |
Rolamento do rotador da soldadura soldadura dealinhamento rolamentos do rotador |
Modelo |
22248 |
ZWZ |
Padrão |
240/400/128 |
|||
6 |
Conversor de freqüência |
15kw |
TAIAN |
3. Composição do equipamento
O rotador da soldadura da série do ● HGK é compor do rotador da soldadura do poder, de um rotador mais inativo da soldadura e do sistema de controlo eletrônico.
O ● o rotador da soldadura é pelo parafuso movimentador manual, assegurado o ângulo do envoltório do rotador da soldadura ao cilindro está dentro de 45°- 110°, posicionando a etapa é projetado entre o assento do rotador da soldadura e a base.
O ● que posiciona o defletor é instalado em ambos os lados do assento do rotador da soldadura.
O ● a base é conjunto de solda usado, e a altura da solda não é menos de 70% da espessura da placa.
O ● os dois rotadores de solda do rotador da soldadura do poder é movimentação dupla usada, e são movidos por dois motores. A corrente da transmissão: o → do redutor da engrenagem da fase do → do → três do motor conduz diretamente o rotador da soldadura.
o redutor da engrenagem da Três-fase do ● é produto padrão. As peças da transmissão do redutor são feitas pelo aço de alta qualidade 40Gr, e extinguir a dureza da superfície do dente é HRC45-50.
O conversor de freqüência da C.A. do ● é controle de velocidade usado do motor da C.C. com torque constante. O sinal é controlado pela quantidade análoga, e a velocidade é mostrada pela tabela da indicação digital com elevada precisão.
O sistema de controlo elétrico do ● é equipado com o SIEMENS ou os ABB de baixa voltagem.
O ● o sistema tem a relação do enlace para o manipulador de solda e o sistema de solda realizar o controle concentrado.
O sistema de controlo elétrico do ● é compor da caixa de controle elétrica e da caixa do controlo a distância. A caixa de controle elétrica ?a com o indicador de poder e posto o interruptor mestre, e a caixa de controle remoto é equipada com os botões de começar, do movimento indo positivo e negativo, do regulamento da velocidade e da indicação abrupta do parada e a digital da velocidade.
O ● o comprimento da linha da caixa de controle remoto é 10 medidores.
4. Espaço da fonte
Rotador da soldadura do poder do ●: 1 grupo
Rotador da soldadura do tensor do ●: 1 grupo
Sistema de controlo do ●: 1 grupo
Originais técnicos do ●: 1 grupo
(incluindo o esquema de circuito manual, esquemático da instrução de funcionamento, o gráfico do programa, a instrução comprada da parte, o relatório de teste e a certificação da qualidade)
Rotador convencional da soldadura
Nós poderíamos fornecer o OEM serive ao cliente, e este tipo do rotador é quase com série de ESAB que é exportada para Europ
cabo de 15m e painel remoto
|
O rolo da caixa de controle elétrica, o fácil de operar, do plutônio ou do metal depende de você |
