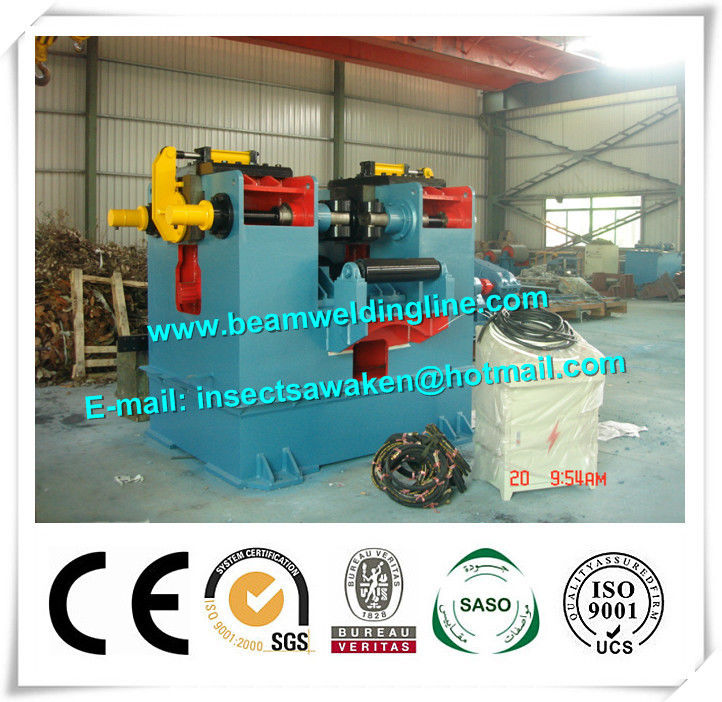

linha de produção máquina de endireitamento hidráulica do feixe de 60mm H 18.5kw
Realçar | Feixe de H que endireita a máquina,máquina de montagem do feixe de h |
---|
linha de produção máquina de endireitamento hidráulica do feixe de 60mm H 18.5kw
1. Parâmetros técnicos principais
Largura do ● da flange: 200-800mm
Espessura do ● da flange: 20-60mm
Altura mínima do ● da Web: 350mm
Motor de movimentação do ●: 18.5kw
Torque da saída máxima do ●: 34770N.m
Velocidade linear do ● da parte do trabalho: 7.496m/min
Sistema da pressão hidráulica do ●: 11kw
Volume da saída do ● da bomba de óleo: 25m1/r
Pressão de sistema máxima do ●: 25Mpa
Pressão de funcionamento normal do ●: 20Mpa
2. Forneça bens e compor as peças
Quadro principal do ● de corrigir a máquina: base, quadro esquerdo-e-direito, motor, máquina da retardação, roda do guia, acima do rolo, rolo de imprensa
Transporte do ●: base, maneira do rolo de 14m e assim por diante
Controle elétrico do ●: caixa de controle elétrica
Peças sobresselentes do ●: switch*2, wrench*1
3. Desempenho
O straighteningmachine hidráulico da flange do feixe de H é usado para a calibragem a flange do feixe de H. Com o princípio da alavanca e a recuperação elástica, dobrar a flange do feixe de I ou do feixe de H quando o feixe que passa através do furo.
O equipamento é compo do motor elétrico, do reductor, da roda da movimentação que corrigem o dispositivo, do cilindro da grua da iniciativa, de anterior, unidade central, suporte, sistema hidráulico, parte dianteira/cremalheira de elevação traseira do rolo do tipo do pêndulo e o sistema de controlo elétrico. O mecanismo de correcção é compacto, contínuo e fácil de operar.
4. Arquivos técnicos
● usando o manual da máquina (inclua o diagrama esquemático elétrico)
Lista do transporte do ●
● a certificação da máquina
● a base do desenho da máquina
