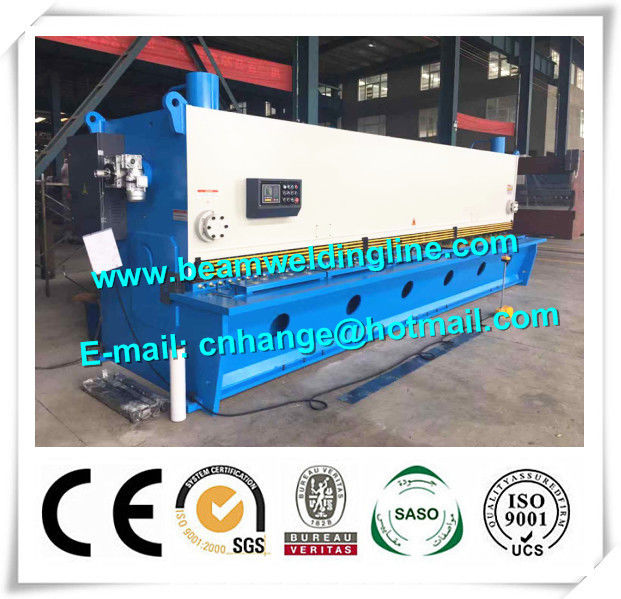

Máquina de corte QC11Y da guilhotina hidráulica da placa de metal que corta para o corte da placa
modelo | QC11Y | Controle a maneira | NC |
---|---|---|---|
Sistema | Tipo E21 | Interruptor de pé | Inclua |
Motor principal | Siemens | Espessura de corte | 19 mm |
Realçar | Máquina de corte da guilhotina hidráulica,Máquina de corte hidráulica do CNC |
Parâmetros técnicos
Modelo | Unidade | QC11Y-16×9000 | |
Espessura máxima da tesoura | milímetro | 16 | |
Largura máxima da tesoura | milímetro | 9000 | |
Força cortada da chapa de aço | N/mm2 | 450 | |
Ângulo de corte | ° | 0.5-2.5 | |
Cursos | minuto-1 | 5-15 | |
Comprimento da lâmina | milímetro | 9100 | |
Distância entre verticalidades | milímetro | 9230 | |
Escala traseira do calibre | milímetro | 20-1000 | |
Poder do motor principal | Quilowatt | 55 | |
Bomba de engrenagem | Modelo | / | CP2-125-P-10R |
Fluxo | ml/r | 125 | |
Pressão | Mpa | 31,5 | |
Peso líquido | quilograma | 57000 | |
Dimensão | milímetro | 10100*3000*3800 |
A estrutura e o caráter do dispositivo
● este cano principal do dispositivo usado para cortar a folha do aço carbono suave com a escala da espessura de 4mm a 16mm, e a largura menos de 9000mm, quando a força de aço não mais do que 450N/mm2. Assim se queira usar o dispositivo para cortar a folha da placa com o mais de grande resistência mais do que 450N/mm2, a espessura do corte será fina do que o normal.
O ● adota três guias do rolo dos pontos, ao afastamento da liberação entre guias, mais altamente qualidade do corte.
A instalação usada calibre da exposição da inteligência da parte traseira do ●, auto número da tesoura da contagem, lata do calibre da parte traseira
ajustável pela exigência do cliente.
Sistema de E21 NC
